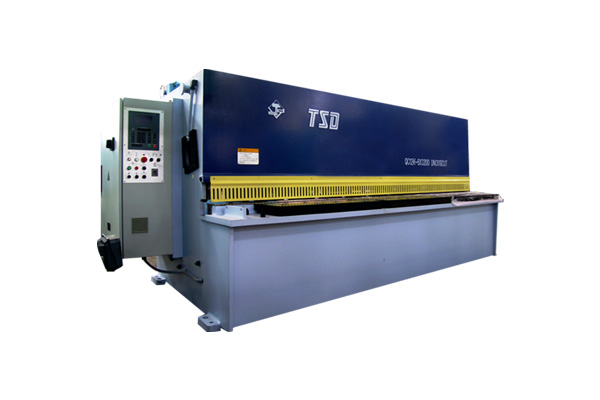

QH12K(Y) 擺式剪板機

時間：2019-03-29 11:27:00　來源：

產品簡介：該系列機床是用一個刀片相對另一刀片作往復直線運動剪切金屬板材的機器。是借于運動的上刀片和固定的下刀片，采用合理的剪切角、刀片間隙，可對各種厚度的金屬板材施加剪切力，使板材按所需尺寸斷裂分離，實現剪切功能。剪板機屬鍛壓機械，廣泛適用于航空、輕工、冶金、化工、建筑、船舶、汽車、電力、電器、軌道交通等行業。

產品功能：新一代優化設計的高端液壓擺式剪板機；優質的配置、時尚的外觀；全鋼焊接結構，綜合處理(振動時效、退火)消除內應力，有很好的剛性和穩定性。采用先進的插入式邏輯閥集成液壓系統，性能穩定可靠、無泄露、沖擊小。機動后擋料，運行速度快，具有手動微調功能，數字或數控顯示；刀片間隙調整裝置采用手動（機動）調節，迅速、準確、方便；間隙值由標牌（數控）顯示。具有點動、單次、連續剪切功能；

詳細描述

參數名稱規格型號	可剪板厚mm）	可剪板寬mm）	剪切角（°）	行程次數（n/min）	后擋料行程	主電機功率（KW）	外形尺寸(L×W×H)（mm）	重量
QH12Y-6×2500	6	2500	1.5	22	600	11	3220×1692×1655	5700
QH12Y-6×3200	6	3200	1.5	18	600	11	3920×1755×1755	7300
QH12Y-6×4000	6	4000	1.5	15	600	11	4720×1720×1855	9810
QC12Y-8×2550	8	2550	1.5	11	20-700	15	3112×1800×1850	7200
QC12Y-8×3050	8	3050	1.5	10	20-700	15	3587×1800×1850	8610
QC12Y-8×4000	8	4000	1.5	8	20-700	15	4612×1800×1850	10250
QH12Y-12×2500	12	2500	1.5	12	800	22	3220×1910×2120	10600
QH12Y-12×3200	12	3200	1.5	11	800	22	3920×1910×2120	11950
QH12Y-12×4000	12	4000	1.5	10	800	22	4720×2050×2140	16110
QH12Y-16×2500	16	2500	2.5	12	800	22	3284×2002×2140	12000
QH12Y-16×3200	16	3200	2.5	10	800	22	3995×2002×2220	15500
QH12Y-16×4000	16	4000	2.5	8	800	22	4774×2140×2550	17200
QH12Y-20×2500	20	2500	2.5	6	20-1000	30	4100×2350×2730	21000
QH12Y-20×3200	20	3200	2.5	5	20-1000	30	4100×2350×2730	23000
QH12Y-20×4000	20	4000	2.5	5	20-1000	30	4900×2350×2760	25080
QH12Y-25×2500	25	2500	3	5	40-1000	30	3480×2410×2750	22510
QH12Y-25×3200	25	3200	3	5	40-1000	30	42300×2410×2755	28000
QH12Y-25×4000	25	4000	3	4	40-1000	37	4985×2410×2690	30000
QH12Y-32×2500	32	2500	3.5	4	40-1000	55	3697×3450×3250	36984
QH12Y-32×3200	32	3200	3.5	4	40-1000	55	5195×3793×3357	40000
QH12Y-32×4000	32	4000	3.5	4	40-1000	55	4100×3770×3600	43500
QH12Y-40×2500	40	2500	3.5	3	40-1000	75	3815×2950×3280	45027
